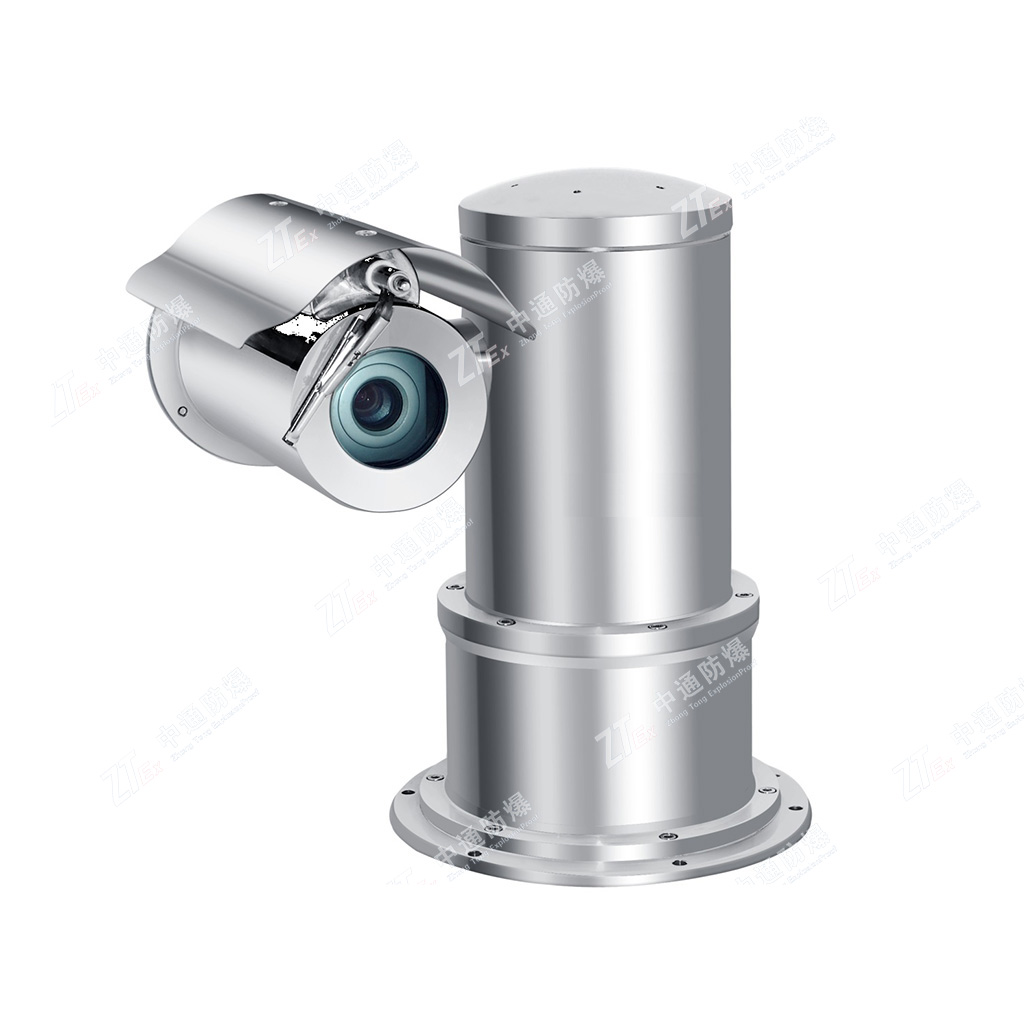

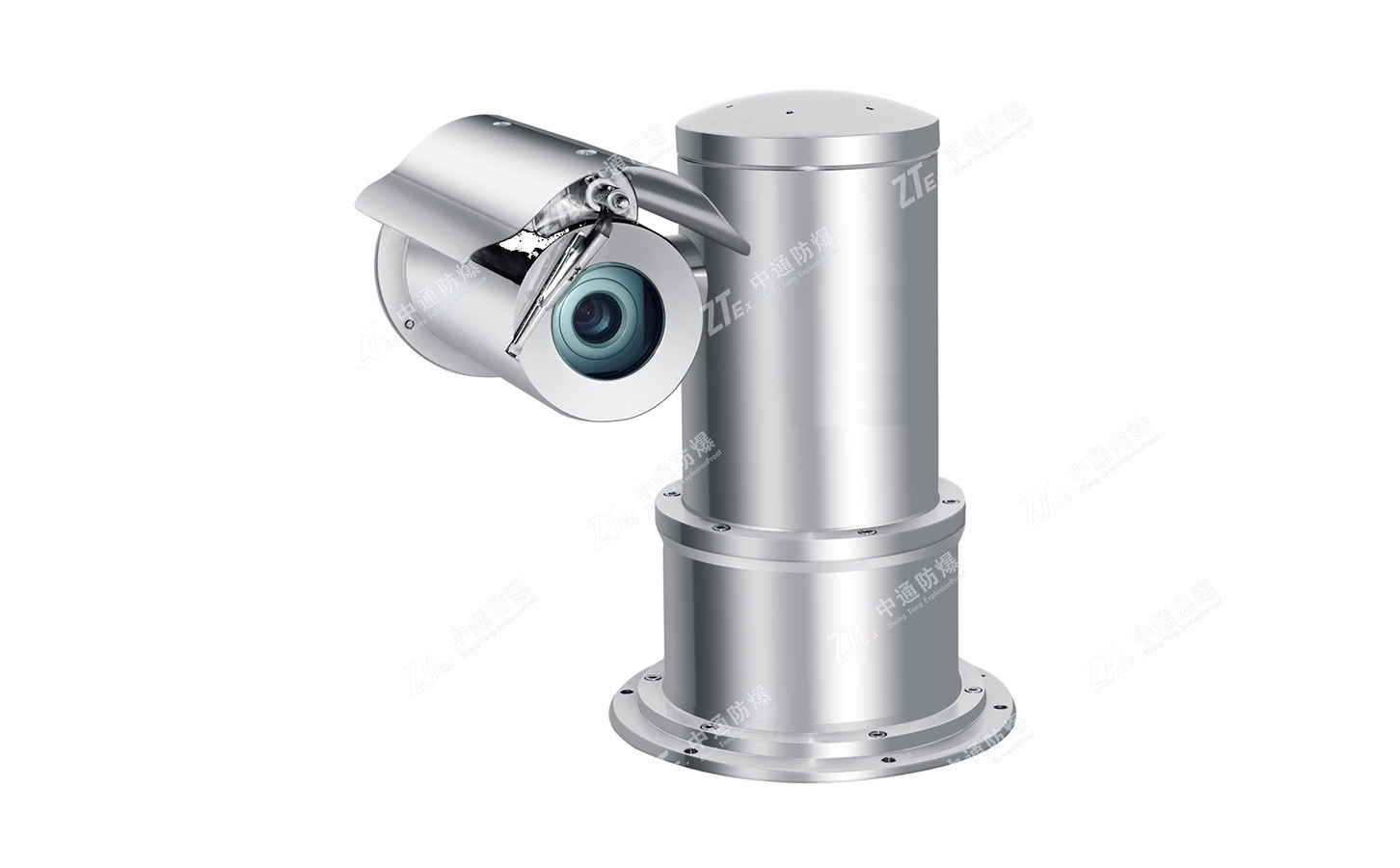

BTW-1C-20隔爆一體化萬向攝像頭產品特點

雙重認證，適用多種環境

外殼采用不銹鋼材料制造

直立安裝

防護罩、云臺、解碼器、攝像機高度集成

可安裝多種一體化攝像機 z多種控制協議，對應多種控制系統

OSD功能菜單

360°水平連續旋轉

+90°~ -90°垂直轉動

防護等級達到 IP68

室內、室外安裝，全天候使用

采用支架安裝或基座安裝

可使用在氣體防爆的 1區、2區及粉塵防爆的A20~A22區的防爆場合

BTW-1C-20隔爆一體化萬向攝像頭產品描述：

BTW-1C-20隔爆一體化萬向攝像頭是新的防爆監控設備，該產品可單獨應用在具有易燃易爆氣體、可燃性粉塵的環境中，達到監控現場的目的。

機體采用一體化結構設計，云臺與攝像頭之間無外連接線纜，能作水平、垂直、全方位旋轉。

集高清晰一體化彩色攝像機、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率，能響應各種主機的指令。

100VAC~240VAC寬電壓工作范圍。具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快 40°/s，低可達 0.1°/s，即使在長焦端也可輕松捕捉活動對象； 360°水平連續旋轉， -90°~+90°垂直轉角。

具備 128個預置位，預置位包括云臺水平和垂直的位置和鏡頭的焦距位置。

通過 OSD菜單，能對攝像機的各項參數進行設置；并且能夠?qū)崿F(xiàn)花樣掃描、矢量掃描等高級功能。

隨機配置遮陽罩、雨刮器；可以選配自動加熱組件。自動加熱組件能保證設備在 -40℃到+60℃溫度條件下長時間穩定工作。

安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。

認證：

防爆標志:ExdⅡCT6 / DIP A20 TA, T6

機械指標：

材質

不銹鋼 304或者 316L

防護等級:IP68

水平轉動:360°連續旋轉

垂直轉動:+90° ~ -90°

水平轉動速度:0.1°/S ~ 40°/S

垂直轉動速度:0.1°/S ~ 40°/S

單位重量:28Kg

運輸重量:31Kg

安裝方式:固定支架、基座、立柱

環境指標：

大氣壓力:86～106KPa

環境溫度:-40℃~+60℃

相對濕度:U95%RH(+25℃)

電氣指標：

輸入電壓:100VAC~240VAC

工作電流:＜1A

功耗:約 100W

通訊方式:RS-485

通訊速率:多種、可設置

通訊協議:多種、可設置

預置位數量:128

預置位精度:±0.1°

自動加熱:低于-10℃時啟動自動加熱

電氣連接:6芯綜合電纜，引出 2.5米

其中：

2芯電纜連接電源

3芯屏蔽電纜連接控制信號

同軸電纜輸出視頻信號

攝像機參數：

以下為典型配置，其它規格的攝像機經確認后可作為選配。

品牌 SONY

型號 FCB-CX480CP

制式 PAL圖像傳感器 1/4″ Exview HAD CCD

行掃描 /場掃描 15.625KHz / 50Hz

像素分辨率 752(H) x 582(V)

鏡頭高性能 18倍光學變倍鏡頭 / 自動聚焦

F1.4~3.0, f=4.1～73.8mm / 12倍電子放大

小焦距 0.29m（廣角）/ 0.8m（長焦）

視場角 48°（廣角） / 2.8°（長焦）

低照度 0.7Lux（彩色） / 0.01Lux（黑白）

線數 480線

信噪比 > 50dB

視頻輸出 BNC接口 / 1.0Vp-p / 75Ω
