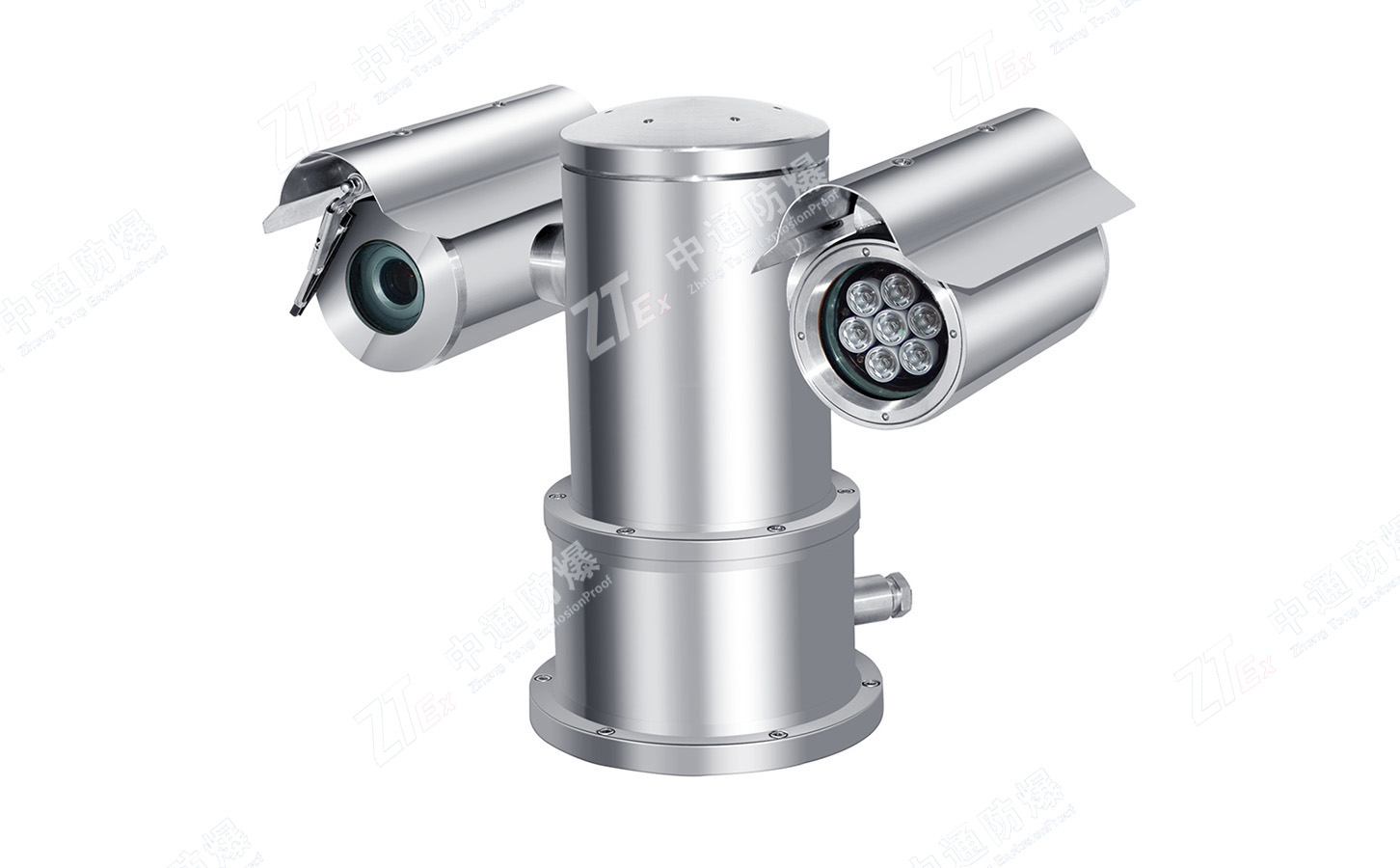

BTW-2C-8防爆一體化萬向攝像頭產品特點

1. 直立安裝

2. 外殼采用不銹鋼材料制造

3. 可安裝多種一體化攝像機

4. 紅外LED照明器

5. OSD功能菜單

6. 360°水平連續旋轉

7. +90°~ -90°垂直轉動

8. 防護等級達到IP68

9. 采用支架安裝或基座安裝

10. 室內、室外安裝，全天候使用

BTW-2C-8防爆一體化萬向攝像頭產品描述

BTW-2C-8（Ex）防爆一體化萬向攝像頭是新的防爆監控設備，在環境照度較低的情況下，搭配紅外LED照明器，可在中距離范圍內取得不錯的夜視效果。該產品可用在具有易燃易爆氣體、可燃性粉塵的環境中。

集高清晰一體化彩色攝像機、紅外LED照明器、全方位變速云臺和多功能解碼控制器于一體，集成多種通訊協議和通訊速率。

隨機配置遮陽罩、雨刮器，并且配備自動加熱組件。自動加熱組件能保證設備在-40℃到+60℃溫度條件下長時間穩定工作。

100VAC~240VAC寬電壓工作范圍。

具備可變的水平和垂直轉速，云臺的轉速取決于鏡頭的焦距和搖桿的幅度，快40°/s，低可達0.1°/s，即使在長焦端也可輕松捕捉活動對象；360°水平連續旋轉，-90°~+90°垂直轉角。

具備128個預置位，預置位包括云臺水平和垂直的位置和鏡頭的焦距位置。

通過OSD菜單，能對攝像機的各項參數進行設置；并且能夠?qū)崿F(xiàn)花樣掃描、矢量掃描等高級功能。

安裝方便，維護簡單，可選用固定支架、基座、立柱、塔架方式安裝。

建議使用的配件：

YH-Jxd 防爆接線盒

KJ2028E/D 防爆控制箱

YHZ-B6 壁裝支架

認證：

防爆標志 ExdⅡCT6 / DIP A20 TA, T6

防爆合格證號 CNEx11.0297

機械指標：

材質 不銹鋼304 或者316L

防護等級 IP68

水平轉動 360°連續旋轉

垂直轉動 +90° ~ -90°

水平轉動速度 0.1°/S ~ 40°/S

垂直轉動速度 0.1°/S ~ 40°/S

單位重量 35Kg

運輸重量 38Kg

安裝方式 固定支架、基座、立柱

紅外燈組件：

光源形式 紅外LED

投射距離 約100米

投射角度 10°

波長 850nm

控制方式 自動 / 手動

環境指標：

大氣壓力 86～106KPa

環境溫度 -40℃~+60℃

相對濕度 £95%RH(+25℃)

產品尺寸：

安裝尺寸：

電氣指標：

輸入電壓 100VAC~240VAC

工作電流 ＜1A

功耗 約100W

通訊方式 RS-485

通訊速率 多種、可設置

通訊協議 多種、可設置

預置位數量 128

預置位精度 ±0.1°

自動加熱 低于-10℃時啟動自動加熱

電氣連接 6芯綜合電纜，引出約3米

其中：

3芯電纜連接電源

2芯屏蔽電纜連接控制信號

同軸電纜輸出視頻信號

攝像機參數：

以下為典型配置，其它規格的攝像機經確認后可作為選配。

品牌 SONY

型號 FCB-CX480CP

制式 PAL

圖像傳感器 1/4″ Exview HAD CCD

行掃描/場掃描 15.625KHz / 50Hz

像素 分辨率752(H) x 582(V)

鏡頭 高性能18倍光學變倍鏡頭 / 自動聚焦

F1.4~3.0, f=4.1～73.8mm / 12倍電子放大

小焦距 0.29m（廣角）/ 0.8m（長焦）

視場角 48°（廣角）/ 2.8°（長焦）

低照度 0.7Lux（彩色）/ 0.01Lux（黑白）

線數 480線

信噪比 > 50dB

視頻輸出 BNC接口 / 1.0Vp-p / 75Ω
