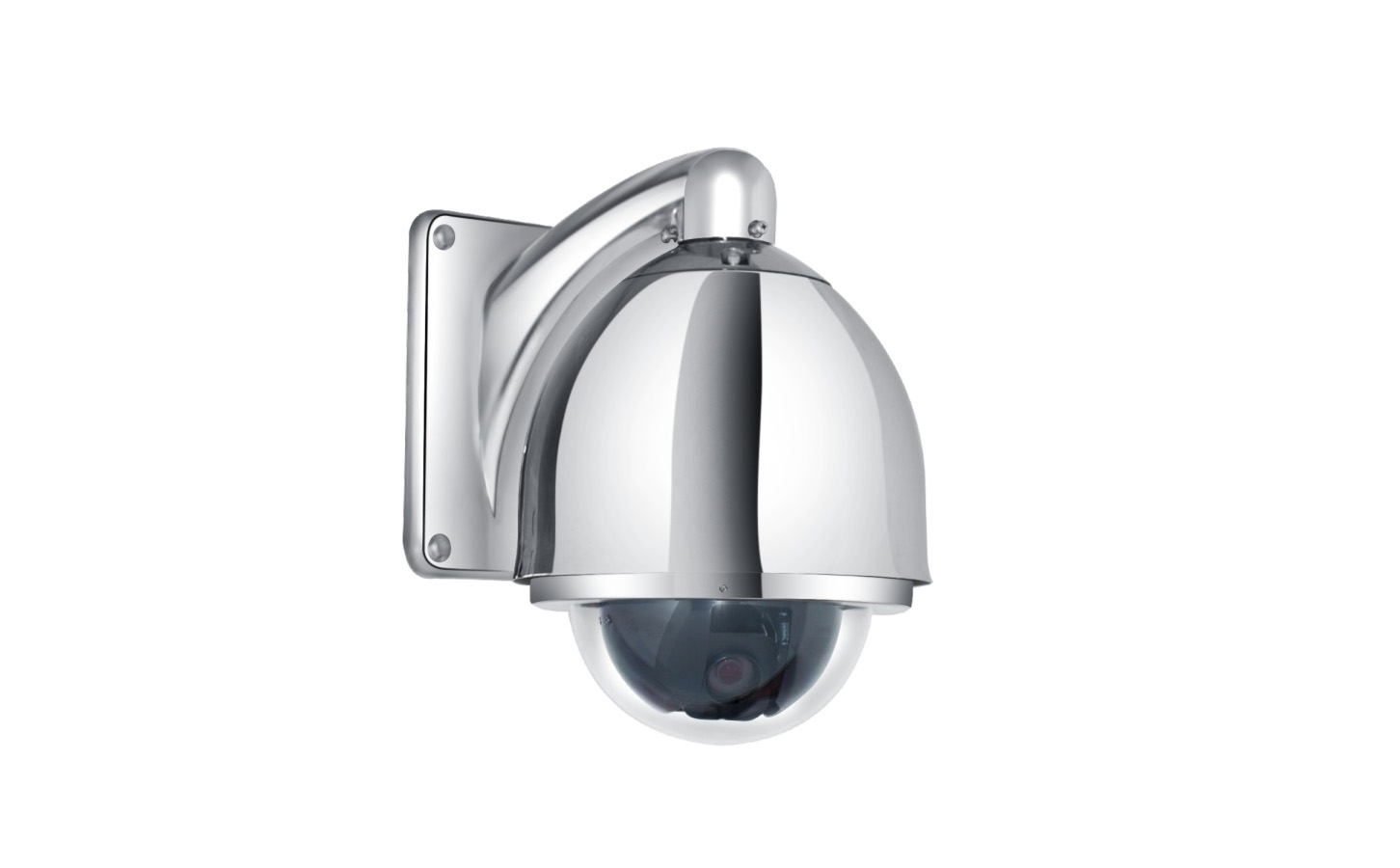

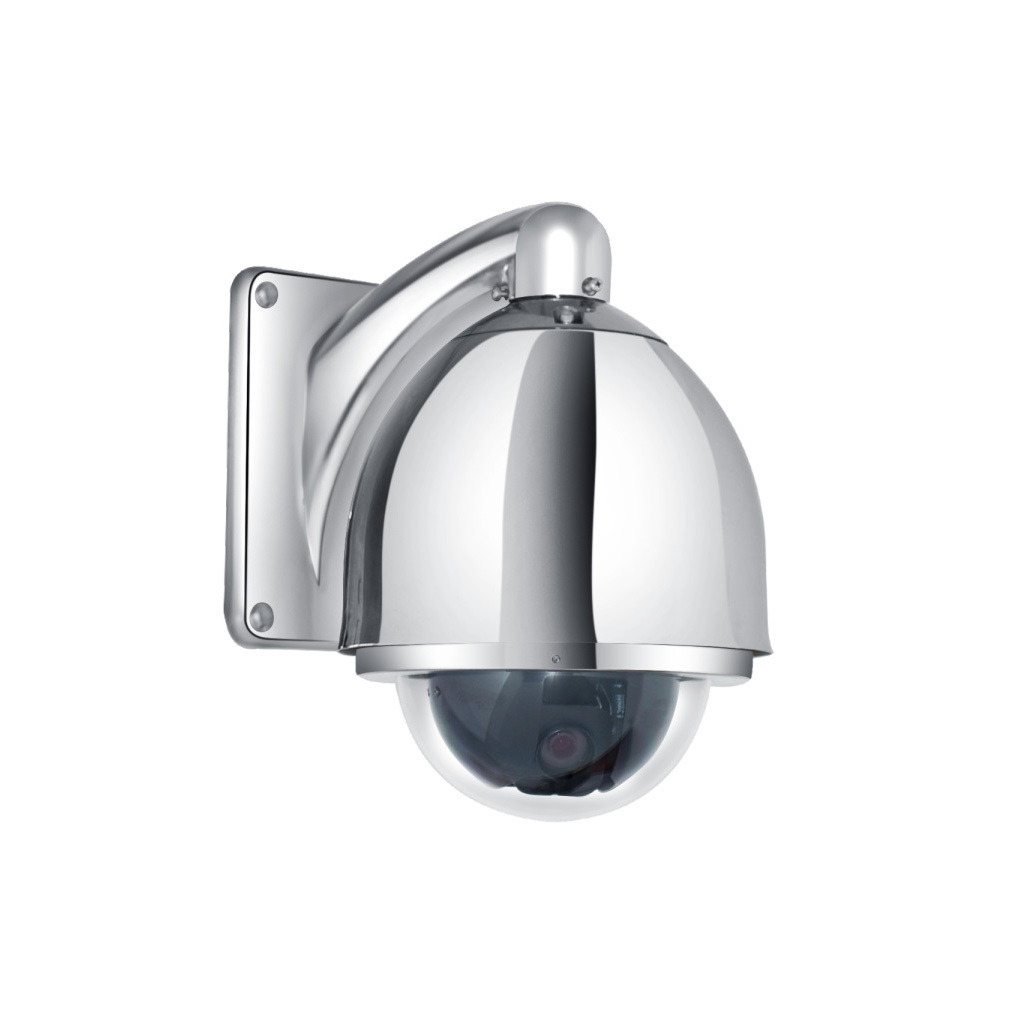

BTQ-2A-5不銹鋼高速球型防爆攝像頭產品特點

先進的智能化監控設備

外殼采用不銹鋼材料制造

可自動識別多種一體化攝像頭芯

360°水平連續轉動，轉速高達300°/S

完善的多國語言功能菜單

多種掃描模式，豐富實用的功能

可選擇壁裝、吊裝或吸頂式安裝

室內、室外全天候使用

適用于惡劣的工業環境、平安城市項目、高速公路、體育場館、機場、智能小區等場所

BTQ-2A-5不銹鋼高速球型防爆攝像頭產品描述

不銹鋼高速球型攝像頭代表了安防產品的發展方向，即專業化、智能化。它具備了傳統高速球機的所有優點，具有支架和外罩快速安裝方式，所以安裝和維護十分方便。可自動識別包括日立、索尼、三洋、三星等在內的多種品牌的一體化彩色攝像頭。

支持多種通訊協議和通訊速率。

功能完善的多國語言菜單，能夠?qū)?、報警、掃描等各種功能進行細致、周密的規劃。

24VAC 工作電壓，可選配220VAC 或110VAC 的電源適配器。

球機可在水平方向進行360°連續旋轉、垂直方向0°~90°垂直旋轉，手動操作時，轉動速度在0.1°/s~300°/s范圍內平滑可變，可以輕松跟蹤快速移動的物體，在長焦端也能自如地捕捉活動對象。在調用預置位時。轉速能夠達到400°/s。外表面電拋光處理，美觀實用。室外型能在-40℃到+60℃溫度條件下長時間穩定工作。

球機的安裝方式包括室內外壁裝、室內外吸頂式安裝、室內外吊裝。

BTQ-2A-5不銹鋼高速球型防爆攝像頭機械指標

材質 不銹鋼304 或者316L

表面處理 電拋光

防護等級

IP68

水平轉動 360°連續轉動

垂直轉動 0° ~ 90°

水平轉動速度 0.1°/S ~ 300°/S 平滑變速

垂直轉動速度 0.1°/S ~ 120°/S 平滑變速

速度匹配 轉動速度隨操作鍵盤搖桿的幅度和鏡頭倍率變化自動調節

預置位轉動速度 400°/S

重量

3.1Kg

安裝方式 室內或室外，吸頂式安裝、壁裝支架安裝以及吊裝；標配一只壁裝支架

電氣指標

輸入電壓 24VAC, 50/60Hz

標配一個220VAC 電源適配器

工作電流 ≤2A

功耗

35W

通訊方式 RS-485

通訊速率 2400 / 4800 / 9600 / 19200 bps

通訊協議 包括派爾高D/P 協議在內的多種協議

地址 0 ~ 255

預置位數量 128

預置位精度 ±0.1°

視頻輸出 1.0±0.2Vp-p / 75Ω

自動加熱

5℃啟動 / 15℃關閉

電氣連接 多芯綜合電纜連接視頻、電源、控制以及報警信號，標配引出長度約0.8m，適合壁裝或吸頂安裝；吊裝時需要確認吊裝支架長度和引出電纜長度

高級功能

菜單操作 中、英文，支持?jǐn)z像頭菜單操作及設置

信息顯示 設備名稱 / 鏡頭倍率 / 預置位名稱

攝像頭方位 /時間、溫度顯示 / 區域名稱

報警提示語 / 自學習掃描名稱等

自動翻轉 垂直90°、自動翻轉180°后向前跟蹤10°

兼容攝像頭芯 自動識別日立、索尼、三洋、三星等一體機芯

智能倍率掃描速度匹配 手動掃描速度隨倍率變化自動調節

自動水平線掃 智能速度無限級水平線掃

智能三維巡視 速度可任意設置，并實時改變垂直軌道

矢量巡視軌跡 6條，包括掃描速度、滯留時間、預置位及軌跡間的嵌入、矢量掃描及花樣軌跡

花樣軌跡 3條PTZ 指令記錄，每條可錄制120 秒

隱蔽區域 8個可編輯區域

報警規劃 8組輸入/ 2 組輸出

任務規劃 8個任務規劃，操作模式、功能調整設置等

賬戶管理 可對賬戶密碼、權根策略等進行規劃

定時開/關機 可根據需要進行設置

其它功能 畫面凍結；功能設置斷電保存；

攝像頭參數

以下為典型配置，其它規格的攝像頭經確認后可作為選配。

型號 FCB-CX480CP

制式 PAL

圖像傳感器 1/4″ Exview HAD CCD

行掃描/場掃描 15.625KHz / 50Hz

像素 分辨率752(H) x 582(V)

鏡頭 高性能18 倍光學變倍鏡頭 / 自動聚焦

F1.4~3.0, f=4.1～73.8mm / 12 倍電子放大

小焦距 0.29m（廣角）/ 0.8m（長焦）

視場角 48°（廣角）/ 2.8°（長焦）

低照度 0.7Lux（彩色）/ 0.01Lux（黑白）

線數 480線

信噪比 > 50dB

視頻輸出 BNC接口 / 1.0Vp-p / 75Ω
