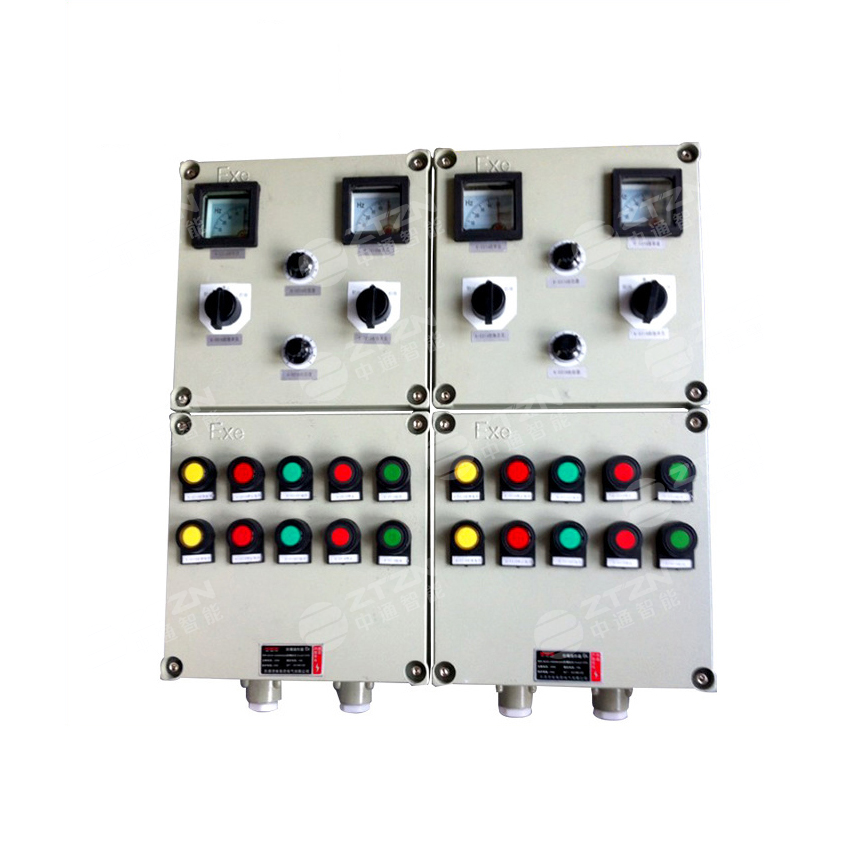

ExdIIBT6鋁合金防爆動力配電箱

(1) 防爆電氣隔爆型“ｄ"

隔爆型防爆型式是把設備可能點燃爆炸性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆炸而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆炸性環境的點燃(參見GB 3836. 2標準)。把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周圍的環境隔開。隔爆外殼存在間隙，因電氣設備呼吸作用和氣體滲透作用，使內部可能存在爆炸性氣體混合物，當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰?zhèn)鞑ニ俣然蚪K止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。

 ExdIIBT6鋁合金防爆動力配電箱隔爆型“ｄ"按其允許使用爆炸性氣體環境的種類分為I類和IIA、IIB、IIC類。

  該防爆型式設備適用于1、2區場所。

(2)防爆電氣 增安型“ｅ"     增安型防爆型式是一種對在正常運行條件下不會產生電弧、火花的電氣設備采取一些附加措施以提高其安全程度，防止其內部和外部部件可能出現危險溫度、電弧和火花的可能性的防爆型式。它不包括在正常運行情況下產生火花或電弧的設備(參見GB 3836.3標準)。

在正常運行時不會產生火花、電弧和危險溫度的電氣設備結構上，通過采取措施降低或控制工作溫度、保證電氣連接的可靠性、增加絕緣效果以及提高外殼防護等級，以減少由于污垢引起污染的可能性和潮氣進入等措施，減少出現可能引起點燃故障的可能性，提高設備正常運行和規定故障(例如：電動機轉子堵轉)條件下的安全可靠性。

該類型設備主要用于2區危險場所，部分種類可以用于1區，例如具有合適保護裝置的增安型低壓異步電動機、接線盒等。

ExdIIBT6鋁合金防爆動力配電箱技術參數

1.執行標準：GB 3836.1、GB 3836.2、GB 3836.3、IEC 60079

2.防爆標志：ExdeⅡCT6  2. Explosion-proof sign: Exde Ⅱ CT6

3.額定電壓：AC 220V/380V   3. The rated voltage: AC 220 V / 380 V

4.主回路額定電流：20A～250A   4. The main loop rated current:20 A~250 A

5.支路數：2、4、6、8、10、12

6.支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

7.防護等級：IP55、IP65

8.防腐等級：F1、WF1

9.引入口規格：G1/2～G3＂

10.適用電纜外徑：Φ6～Φ55mm

11.進線口方向：下進下出、下進上出、上進上出或上進下出

ExdIIBT6鋁合金防爆動力配電箱產品特點

1.殼體采用鋁合金壓鑄成型，表面經高壓靜電粉末噴塑處理；

2.本系列產品為復合型結構，主腔采用隔爆型結構，接線腔采用增安型結構；

3.采用模塊化設計，各種回路可以自由組合。

4.內裝有高分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，通過操作殼蓋上的手柄而實現分合，

5.設有接通信號指示燈；

6.具有過載、短路保護功能，可根據用戶要求生產帶漏電保護功能產品；

7.既可作照明電路或動力電路的配電或通斷之用，也可作照明、動力配電或通斷混用；

8.鋼管或電纜布線；

9.可根據用戶要求特殊制造。
