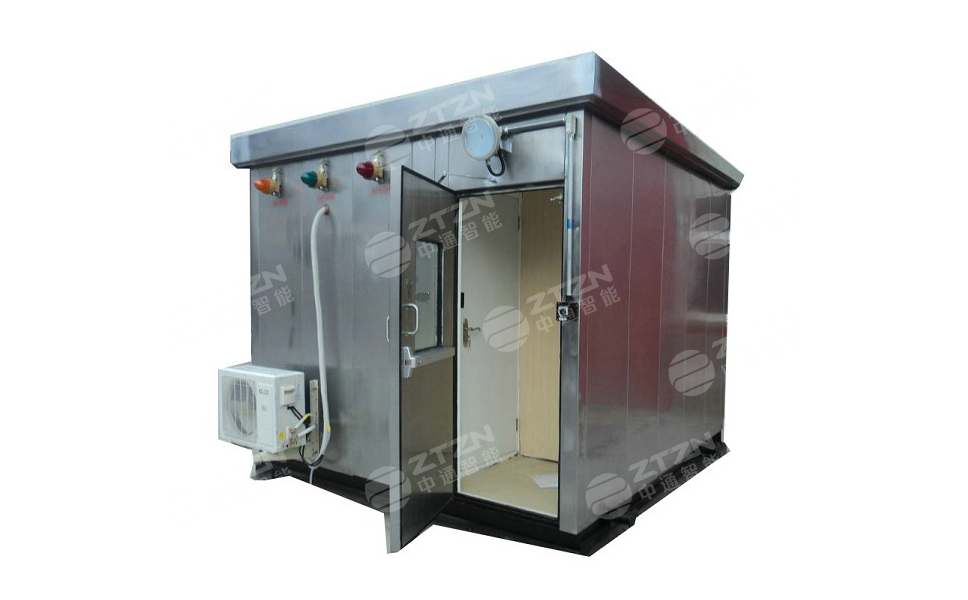

化工防爆分析小屋，礦用分析小屋，正壓型防爆分析小屋，不銹鋼分析小屋

1、設計、制造過程中執行的標準和規范

分析小屋及其設備的功能設計、結構、性能、安裝和試驗等方面的技術性能，均符合環境保護和電子特氣行業有關標準要求，并滿足《固定污染源煙氣排放連續監測技術規范》（HJ/T75-2007）、《固定污染源排放煙氣連續監測系統技術要求及檢測方法》（HJ/T76-2007）；

通用標準：

GB50093-2013自動化儀表工程施工及驗收規范

HG/T20509-2014儀表供電設計規定

HG/T20511-2014信號報警、安全聯鎖系統設計規定

HG/T20513-2014儀表系統接地設計規定

HJ/T75-2007《固定污染源煙氣排放連續監測技術規范》

GB　50160-2008石油化工企業設計防火規范

GB　50058-2014爆炸和火災危險環境電力裝置設計規范

GB/T　15909-2009電子工業用氣體硅烷（SiH4）

GB　50093-2013自動化儀表工程施工及質量驗收規范

GB3836.14-2000爆炸氣體環境電氣設備

GB12519-2010分析儀器通用技術條件

GB11606-2007分析儀器環境試驗方法

GB50493-2009石油化工企業可燃?xì)怏w檢測報警設計規范

2、工作范圍

2.1基礎數據

危險區域等級：Zone　2　IIB　T6

環境條件：現場

環境溫度：室外

夏季高溫度：39.1℃

冬季低溫度：-31.9℃

相對濕度：月平均高46%

公用工程：

電源：AC220±10%50Hz±5%

非UPS電源：220VAC，50Hz　20KW（以實際設計參數為準）

UPS電源和安全電源：220VAC，50Hz　10KW（工作站、水分分析儀（2臺）He純化器共，采樣系統電磁閥和真空泵約2.2KW，根據設計定）

儀表空氣：0.45MPa（G）

氮?dú)猓?.8MPa

公用工程條件、對外接口尺寸等由乙方確認

第二部分：供貨范圍

1.分析間要求：

（1）外墻采用1.5mmg拉絲不銹鋼，內墻采用1.5mm拉絲不銹鋼，內外墻及吊頂和屋頂之間充填75mm厚阻燃型巖棉保溫材料，內墻和屋頂采用噴塑鋼板；

（2）底座用槽鋼焊接而成，使用200槽鋼，地面采用4mm花紋板，地板與地面之間填充阻燃保溫材料；

（3）設置1個門。門為外開單扇型，材質為不銹鋼板，門與墻之間鑲有橡膠密封條。門上開玻璃觀察窗，帶阻尼限位閉門器和推桿式逃生鎖，門外有孔鎖及把手；

（4）設置1個通風孔。通風孔高度距地面高度約200mm位置，凈尺寸為300（H）×350（W）mm，防爆風機安裝位置為通風孔對面的墻上方。

（5）為方便小屋的吊運，小屋底部帶有起重用的吊耳；

（6）屋內有帶安全鏈的鋼瓶固定架。

（7）改為火炬放空管采用316L，帶伴熱保溫，并具有吹掃功能。高度滿足國家及行業要求。

（8）分析間內外均設置照明、換氣開關控制。

（9）分析間內墻設置使內溫度、氧含量等參數控制面板。

（10）電纜、儀表走線整齊、規范，墻體側面按甲方要求預留分析儀器固定安裝位置。

（11）室內設置維修清洗水槽。

2.分析間尺寸

硅烷氣在線分析間：4500*2500*2700
