防爆安全柵又稱安全限能器，接在本質安全電路和非本質安全電路之間。它能在安全區（本質安全）和危險區（非本質安全）之間雙向傳遞電信號，并可限制因故障引起的安全區向危險區的能量轉遞（將電壓或電流限制在一定安全范圍內）。
     一般防爆安全柵有齊納式和隔離式。本安型防爆安全柵應用在本安防爆系統的設計中，它是安裝于安全場所并含有本安電路和非本安電路的裝置，電路中通過限流和限壓電路限制了送往現場本安回路的能量，從而防止非本安電路的危險能量串入本安電路，它在本安防爆系統中稱為關聯設備，是本安系統的重要組成部分。
     使用防爆安全柵是由于現場安全防護的要求。防爆安全柵配合本質安全儀表構成安全回路，這樣現場故障情況下也不會造成爆炸。但是如果現場儀表是防爆/隔爆表，或者現場不是防爆區，那么防爆設計就不需要了，防爆安全柵也就不需要了。

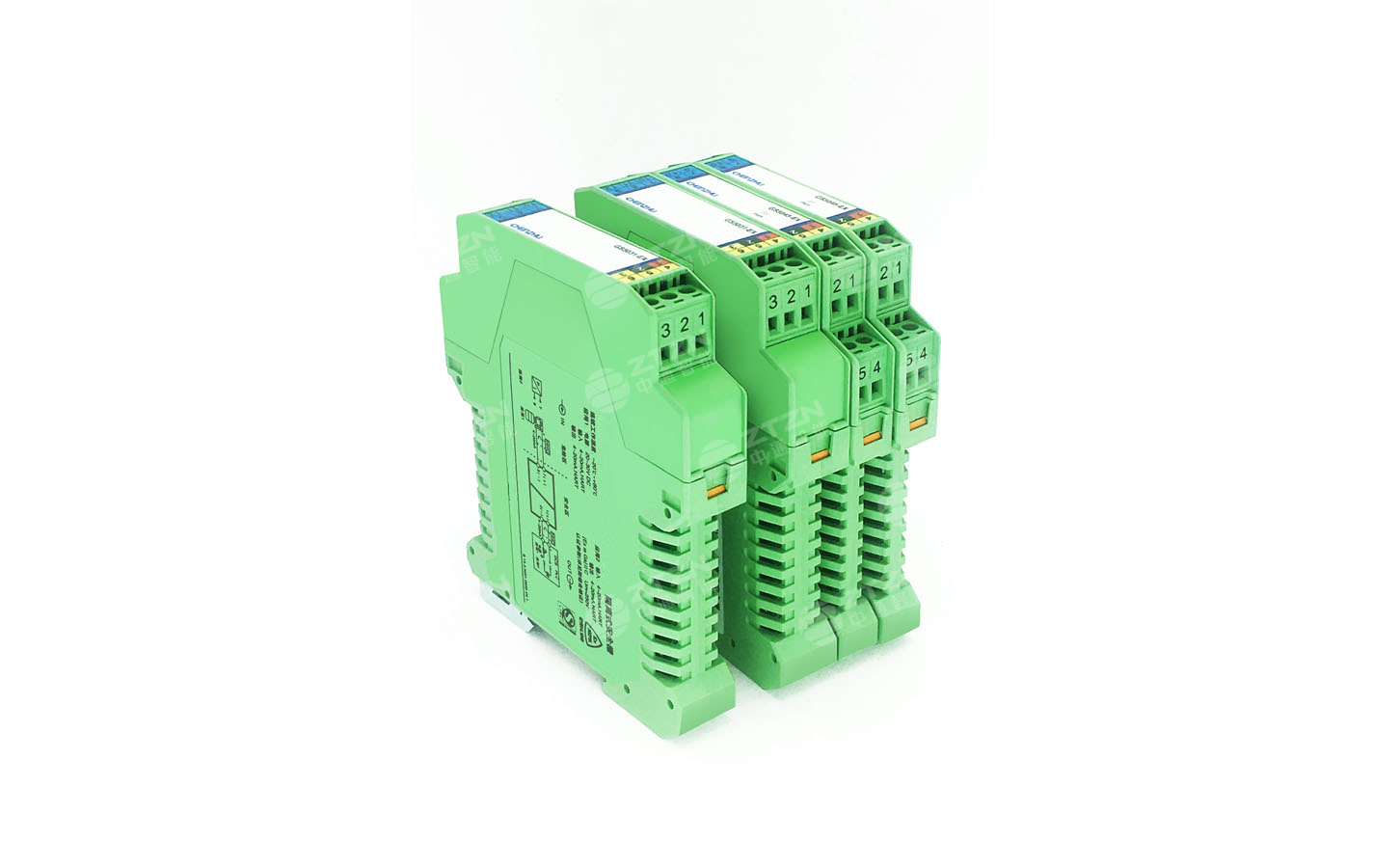

防爆隔離安全柵產品介紹：

【產品名稱】模擬莖輸入隔離安全柵
【產品品牌】中通
【產品型號】ZT
【所屬系列】隔離安全柵
【主要特征】一入一出•一入二出，二入二出
【產品尺寸】114.5*99*22.5mm
【適用設備】二線制傳感器、三線制變送器 四線制電流源信號




防爆隔離安全柵詳細參數：

適用場所：安裝在安全場所，可與處于0區、1區、2區，II C、II B、II A, T4~T6危險場所的本安儀表相連 供電電壓：20 - 35V DC

消耗電流：（24V供電，20mA輸出時）忘70mA 輸出精度:0.1XF.S•(典里佶:0.05XF.S.)

麗凓移：0.00WF.S穴

響應時間：2ms達到S終佰的90S

電源保護：電源反向保護

電磁兼容性：符含IEC 61326-1 (GB/T 18268)

IEC 61326-1 絕緣強度：非本安瑞~本安矯>2500V AC 電源~非本安端>500V AC 絕緣電阻：非本安瑞~本安矯>100MQ 電源~非本安端>100MQ 重S：約110g

適用現場設備：二線制智能（HART )變送器、三線制變送 電流源信號
危險例倍號綸出內部等效電路：
電流：(V4~20mA, HART數字信號
負載電阻：Ri在550Q
HART通信負載電阻：Ri穸250kQ
注：用戶可在訂貨時，指定電壓或電流輸出
危險例倍號輸出特性圖：
信號：(V4~20mA, HART數字信號 S己電：開路電壓：苳28V
20mABt 電壓：穸 19V 正常工作電流：在25mA


防爆認證：

國家級儀器儀表防燔安全監筲檢驗站（NEPSI)認證 防爆標志：[Ex la Ga] IIB 高電壓：Um=250V 認證參數（9~11,13~15端子間）：
U0=28V, I0=187mA, Po=1310mW
IIB: Co=0.65 p F,    L0=4.5mH
II A: Co-2.15 MF, U-12.0mH
