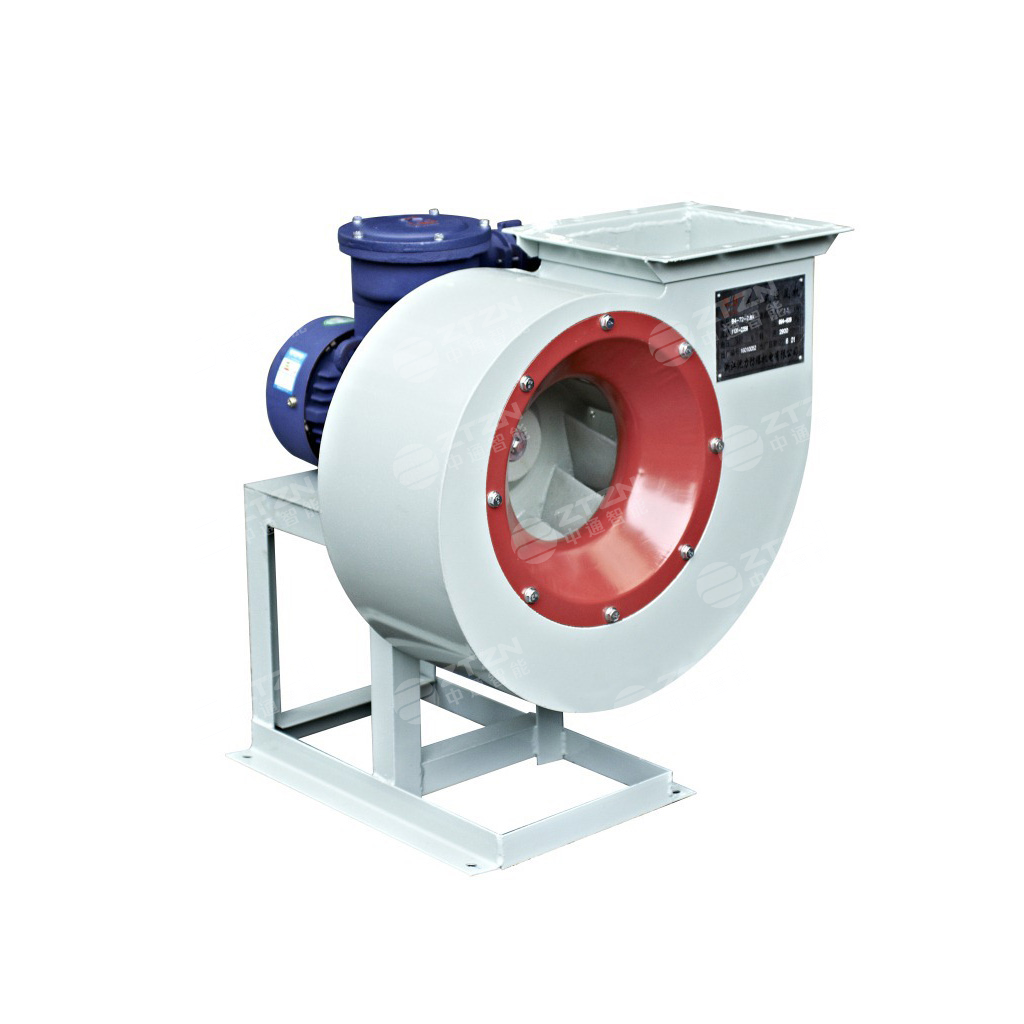

防爆離心風機結構組成

防爆離心風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。

(1)葉輪  由12個后傾翼形葉片焊接于弧形的輪蓋與平板形的輪盤中間，由于采用了機翼形葉片，保證了風機的高效率、低噪聲、高強度。葉輪經靜、動平衡校正運轉平穩。同一機號的通、引風機葉輪結構相同。

(2)機殼  機殼是用普通鋼板焊接而成的蝸形體。風機的機殼制成整體結構。對于引風機，在蝸形板上開有清灰門，同時適當加厚，以防煙灰磨損，延長其使用壽命。

(3)進風口  為收斂流線形的整體結構，用螺栓固定在機殼入口側。

(4)調節門  用來調節風機流量大小的裝置。由13片花辮式葉片組成，均軸向安裝在進風口前面。由于采用了外部傳動的結構，轉動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置，從進風口方向看，在右側。對于右旋風機，扳把由下往上推是由全閉到全開方向；對于左旋風機，扳把由上往下拉是由全閉到全開方向。

(5)傳動組  由主軸、軸承箱，聯軸器等組成。主軸由優質鋼制成。采用滾動軸承水冷整體軸承箱。因此，需加裝輸水管，耗水量因環境溫度的不同而異，一般按0.5~1m3/h考慮。軸承箱上裝有溫度計和油位指示器。

防爆離心通風機的固定件引起共振原因：

1、水泥基礎太輕或灌漿不良或平面尺寸過小，引起風機基礎與地基脫節，地腳螺栓松動，機座連接不牢固使其基礎剛度不夠；

2、風機底座或蝸殼剛度過低；

3、與風機連接的進出口管道未加支撐和軟聯結；

4、鄰近設施與風機的基礎過近，或其剛度過??；

處理方法：

1、加固基礎或重新灌漿，緊固螺母；

2、加強其剛度；

3、加支撐和軟聯接；

4、增加剛度；

防爆離心通風機軸承溫度過高原因：

1、軸承損壞；

2、潤滑油或潤滑油脂選型不對；

3、潤滑油位過高或缺油；

4、冷卻水量不夠；

5、電機和風機不同一中心線；

6、轉子振動；

處理方法：

1、更換軸承；

2、重新選型并更換合適的油品；

3、調整油位；

4、增加冷卻水量；

5、找徑向、軸向水平；

6、對轉子找平衡。

訂購事項

1、一定要根據場地面積來確定風機的規格型號、性能參數（風量、風壓、功率、轉速）；

2、一般來說，通風機電壓除特殊注明外均為380V，若有特殊要求請務必在訂貨時說明相關要求，以防發貨后再退貨，造成不必要的費用；

3、購買風機時一定要明確了解自己購買的風機是否帶電控箱、法蘭（圓形法蘭）、減振器（吊掛或落地式）、防雨百葉、彎頭、防蟲網、軟接頭、消聲器、消聲箱體等附件；

4、購買風機之前，請明確風機的安裝位置、使用環境特征、使用頻率等信息，以便更好的選擇風機的型號。

5、購買柜式風機（風機箱）時須注明風機進出風口位置，電機內置還是外置；

6、購買離心風機需注明傳動方式、旋轉方向、出口角度，是否帶減振器、減振臺座（一般C式、D式、E式均應帶）；

7、消聲靜壓箱必須提供簡圖，防火閥、多葉送風口必須注明常開或常閉及實際需要功能，百葉風口須注明葉片形狀或功能；

8、風機、閥類產品風口法蘭尺寸按鍍鋅板風管設計，如使用玻鎂等復合材料風管對接口法蘭有特殊要求的請注明；注意：在購買任何型號的風機之前，如有特殊需求，一定要事先向供應商說明，以防造成退換貨費用損失。
