★防爆軸流風機產品種類及規格：BT35-11
本系列產品按葉輪直徑不同共分為13種機號，依次為№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2。每一種機號又可裝成15⁰、20⁰、25⁰、30⁰、35⁰等5種角度。

★防爆軸流風機產品特點：

1、本系列產品均采用葉輪直接裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/s條件下配用三種轉速：2900、1450、960r/min,面對進風口方向看葉輪為逆時針轉動，進氣方向在非葉輪端。
2、采用圓筒型輪轂結構，電機進行了改型設計，結構上減少了流動損失，因而使風機效率出口按圓面積計算提高到77%，按出口環面積計算提高到89.5%，噪聲比A聲降低了3.6dB，又增強了葉根處的強度，避免了葉片斷裂現象。
BT35風機主要葉輪、機殼、集風器、電機等四部分組成。
（1）葉輪部：由葉片和輪轂組成，采用高強度防靜電玻璃鋼（有防腐要求）制成，或采用鑄鋁葉片（無防腐要求），
（2）機殼部：由風筒，支架組成，風筒采用高強度防靜電玻璃鋼（有防腐要求）或碳鋼制成，支架采用角鋼制成。風筒為圓筒型與葉輪之間有一定間隙。
（3）集風器部：由集風器法蘭、集風器組成。集風器為圓弧流線型，可減少氣流入口的損失。
（4）電機：采用YSF系列風機專用電機，具有體積小、重量輕、運轉可靠、結構堅固、噪聲低等優點,電機性能可靠，質量穩定。電動機為IP44全封閉風冷型，B級絕緣。—

★防爆軸流風機技術參數選型表:


型號	轉速r/min	風量m3/h	全壓pa	功率kw-電機極數	電壓V
BT35-11-2.8	1450	1605	60	0.18-4	220/380
	2900	3202	232	0.25-2
BT35-11-3.15	1450	2273	74	0.25-4
	2900	4545	373	0.37-2
BT35-11-3.55	1450	3265	93	0.37-4
	2900	6542	373	0.75-2
BT35-11-4	1450	4687	119	0.55-4
	2900	9336	474	1.1-2
BT35-11-4.5	1450	6658	150	0.55-4
BT35-11-5	1450	9133	185	0.75-4
BT35-11-5.6	1450	12812	232	1.1-4	380
	960	8471	101	1.1-6
BT35-11-6.3	1450	18250	294	1.5-4
	960	12082	128	1.1
	1450	19500	320	2.2-4
BT35-11-7.1	1450	26120	373	3-4
	960	17296	164	1.5-6
				4KW
BT35-11-8	1450	37370	474	4-4
	960	24739	208	2.2-6
BT35-11-9	960	35227	263	3-6
BT35-11-10	960	48326	321	4-6
BT35-11-11.2	960	67892	407	7.5-6

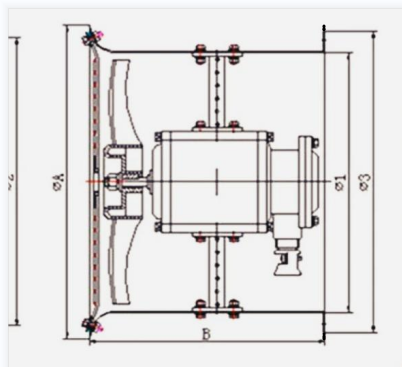

★BT35-11防爆軸流風機尺寸選型對照表



規格	外直徑ΦA	內徑Φ1	安裝孔距Φ3	風桶長B	安裝孔
2.8	323	282	308	291	4-Φ7.5
3.15	354	317	340	291	4-Φ7.5
3.55	398	363	382	343	4-Φ7.5
4	450	412	434	345	4-Φ7.5
4.5	502	459	481	345	4-Φ7.5
5	550	512	531	375	4-Φ7.5
5.6	608	567	586	413	4-Φ7.5
6.3	680	637	657	485	4-Φ7.5
7.1	760	708	735	495	6-Φ7.5
8	850	795	823	500	6-Φ7.5
9	964	908	936	685	6-Φ7.5
10	1096	1020	1058	695	6-Φ7.5
11.2	1202	1146	1174	695	6-Φ7.5

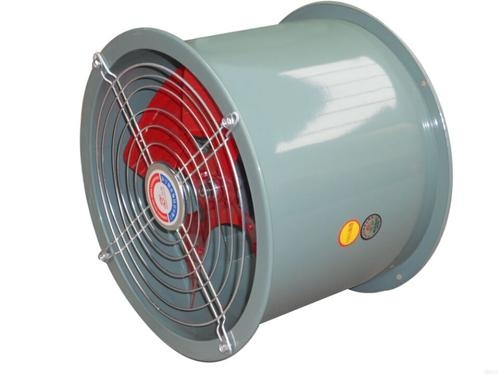

★產品外觀示意圖
