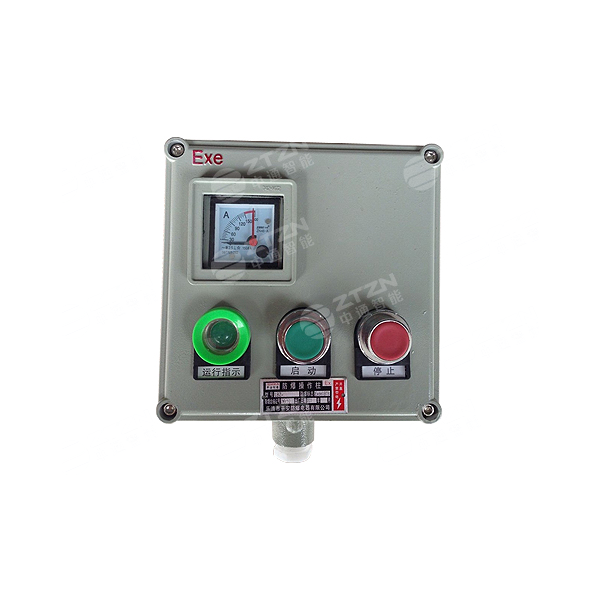

CBC51防爆操作柱產品說明

CBC51系列防爆操作柱可在戶內戶外使用，如在戶外使用建議配置防雨罩，以提高產品的防護性能；須注明所需開關（如功能要定做須出功能圖或向我公司在線銷售人員索?。?、按鈕、指示燈（注明電壓顏色）、電流表數量規格、產品安裝方式、進線方式、數量、規格電壓等；

CBC51防爆操作柱適用范圍：

1.1區、2區危險場所；

2.ⅡA、ⅡB、ⅡC類爆炸性氣體環境。

CBC51防爆操作柱產品特點：

1.外殼采用鋁合金壓鑄成型，表面高壓靜電噴塑，不銹鋼外露緊固件；

2.具有防水、防塵等性能；

3.按鈕、開關、指示燈、電流表等組成多功能，由用戶自由選擇；

4.內裝防爆元件引進德國技術生產、美觀精致、經久耐用；

5.立式或掛式安裝，如有特殊要求可特制；

6.符合GB3836-2000，IEC60079標準要求。

CBC51防爆操作柱主要技術參數：

1.防爆標志：ExedⅡBT6

2.防護等級：IP65

3.防腐等級：WF1

4.使用類別：AC-3、AC-4

5.額定電壓：220V/380V

6.額定電流：10A

7.電纜外徑：Φ12mm～Φ17mm

8.進線口螺紋：G1”

9.指示燈電壓代號：a:AC/DC12-36V

                b:AC/DC48-100V

                c:DC220V

                d:AC200-380V

10.指示燈顏色代號：R：紅色、G：綠色、Y：黃色、W：白色

11.按鈕觸頭型式代號:Ⅰ：一常開一常閉

                     Ⅱ：二常開

                     Ⅲ：二常閉

12.電流表精度及規格：1.5級/0.1A  0.5A  1A  1.5A  3A  5A  7.5A  10A

注：接次級電流5A的外附電流互感器，本電流表為過載表，過載電流為5倍，也可根據要求提供3倍或2倍過載的電流表，有特殊要求請說明；

13.電壓表精度及規格：1.5級/30V  50V  75V  100V  120V  150V  200V  250V  300V  400V  600V  450V-450KV

注：可接次級電壓為100V的外附電壓互感器
